¿Qué es un anclaje para hormigón y para qué sirve?

Un anclaje de hormigón es un dispositivo de sujeción que se utiliza para fijar componentes estructurales o no estructurales al hormigón. A diferencia de los pernos estándar que dependen únicamente de roscas, los anclajes están diseñados para transferir carga al concreto mediante expansión, unión o bloqueo mecánico.

Ejemplos comunes de componentes anclados incluyen:

• Columnas de acero estructural
• Bases de maquinaria
• Barandillas y barreras de seguridad.
• Equipo HVAC
• Bandejas portacables y soportes para tuberías.
• Estructuras de montaje solar

Los anclajes de hormigón deben resistir varios tipos de fuerzas:

• Carga de tensión – fuerza de tracción tratando de sacar el ancla
• carga de corte – fuerza lateral que actúa a través del ancla
• Carga combinada – tensión y corte actuando simultáneamente
• Carga dinámica – vibración o movimiento repetido

Debido a que el concreto es fuerte en compresión pero relativamente débil en tensión, el diseño del anclaje se enfoca en distribuir estas fuerzas de manera segura en el material base.

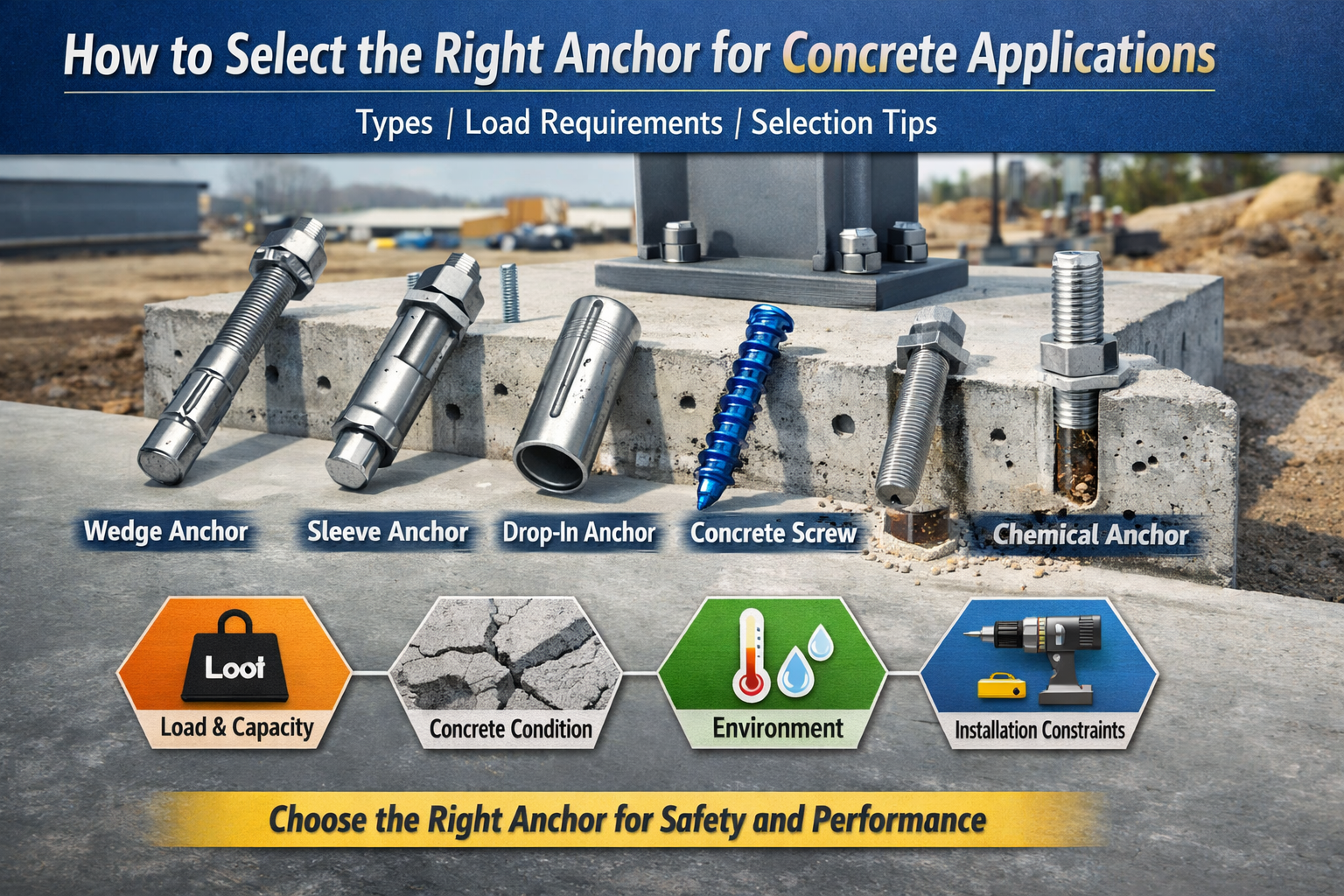

Tipos comunes de concreto Anclas

Comprender los tipos de anclaje es el primer paso para seleccionar el correcto.

1. Anclajes de cuña

Los anclajes de cuña son uno de los anclajes mecánicos más utilizados para hormigón macizo.

Cómo funcionan:
Un clip de cuña se expande contra el concreto cuando se aprieta la tuerca, creando una fuerte fricción y bloqueo mecánico.

Aplicaciones típicas

• Conexiones de acero estructural
• Instalación de equipos
• Montaje resistente

Ventajas

• Alta capacidad de carga
• Fiable en hormigón macizo
• Instalación sencilla

Limitaciones

• No apto para concreto agrietado o débil a menos que esté específicamente clasificado
• No se puede reutilizar después de retirarlo.

2. Anclajes de manga

Los anclajes de manga utilizan una manga que se expande a lo largo del anclaje cuando se aprieta.

Aplicaciones típicas

• Accesorios de servicio mediano
• Pasamanos
• Equipo electrico
• Maquinaria ligera

Ventajas

• Puede trabajar en varios materiales base (hormigón, ladrillo, bloque)
• Fácil instalación

Limitaciones

• Menor capacidad de carga en comparación con los anclajes de cuña

3. Anclajes empotrables

Los anclajes empotrables son anclajes con rosca interna que se instalan al ras de la superficie de concreto.

Aplicaciones típicas

• Tubería suspendida
• Instalaciones HVAC
• Montaje varilla roscada

Ventajas

• Instalación empotrada
• Aspecto limpio
• Ideal para instalaciones aéreas

Limitaciones

• Requiere una herramienta de configuración
• Funciona sólo en hormigón sólido.

4. Anclajes de tornillo para hormigón

Los tornillos para hormigón cortan roscas directamente en el hormigón durante la instalación.

Aplicaciones típicas

• Instalaciones temporales
• Soportes para equipos
• Componentes estructurales ligeros

Ventajas

• Instalación rápida
• Extraíble y reutilizable en algunos casos.
• Sin tensión de expansión en el hormigón.

Limitaciones

• Capacidad de carga moderada
• La calidad del agujero es crítica

5. Anclajes químicos (adhesivos)

Los anclajes químicos se basan en epoxi o resina para unir varillas roscadas o barras de refuerzo en orificios perforados.

Aplicaciones típicas

• Cargas estructurales pesadas
• Zonas sísmicas
• Conexiones de barras de refuerzo postinstaladas

Ventajas

• Capacidad de carga extremadamente alta
• Funciona bien en hormigón fisurado.
• Profundidad de empotramiento flexible

Limitaciones

• La instalación requiere un tiempo de curado adecuado
• Sensible a la limpieza del pozo y a la temperatura.

Factores clave al seleccionar un anclaje para concreto

Elegir el anclaje adecuado implica más que seleccionar un diámetro. Los siguientes factores determinan si el anclaje funcionará de manera segura.

1. Requisitos de carga

Comience determinando la carga real aplicada al anclaje.

Las preguntas clave incluyen:

• es la carga tensión, cizalla, o combinado?
• es la carga estático o dinámico?
• cual es el factor de seguridad requerido por el proyecto?

Las cargas estructurales pesadas normalmente requieren:

• anclajes de cuña
• anclajes quimicos
• anclajes mecánicos de alta resistencia

Las instalaciones más ligeras podrán utilizar:

• anclajes de manga
• tornillos de hormigón

2. Resistencia y condición del concreto

Los anclajes para hormigón funcionan de manera diferente según el material de base.

Las variables importantes incluyen:

• Resistencia a la compresión del hormigón
• Hormigón fisurado vs. no fisurado
• Distancia al borde
• Espaciado entre anclajes

Por ejemplo:

• Los anclajes mecánicos cerca de los bordes pueden provocar grietas en el hormigón.
• Los anclajes químicos a menudo funcionan mejor cuando se deben instalar cerca de los bordes.

3. Entorno de instalación

Las condiciones ambientales afectan la confiabilidad del anclaje a largo plazo.

Considere:

• Instalación interior versus exterior
• Exposición a la humedad
• Exposición química
• Ambientes marinos o costeros
• Fluctuaciones de temperatura

Para ambientes corrosivos, los anclajes acero inoxidable (como A4 inoxidable) a menudo son necesarios.

4. Restricciones de instalación

Las condiciones de instalación del mundo real suelen influir más en la elección del anclaje que en la capacidad de carga.

Las consideraciones clave incluyen:

• Profundidad de perforación disponible
• Instalación aérea
• Espacio de instalación limitado
• Necesidad de anclajes removibles
• Velocidad de instalación en grandes proyectos

Por ejemplo:

• Los tornillos para hormigón se utilizan a menudo cuando se requiere una instalación rápida.
• Los anclajes empotrables son ideales para sistemas aéreos varilla roscada.

5. Certificación y Estándares

En muchos proyectos estructurales, los anclajes deben cumplir con normas reconocidas.

Las referencias comunes incluyen:

• Aprobaciones ICC (Norteamérica)
• Homologaciones ETA (Europa)
• Clasificaciones sísmicas
• Clasificaciones de resistencia al fuego

Siempre verifique que el tipo de anclaje esté aprobado para el uso estructural previsto.

Errores comunes al elegir anclajes para concreto

Incluso los instaladores experimentados a veces pasan por alto detalles críticos.

Ignorar la distancia al borde

La instalación de anclajes demasiado cerca del borde del concreto puede provocar grietas o fallas por extracción.

Elegir basándose únicamente en el diámetro

Dos anclajes del mismo diámetro pueden tener capacidades de carga muy diferentes según el diseño.

Mala preparación del hoyo

El polvo o los desechos que quedan en los orificios perforados reducen significativamente el rendimiento de los anclajes químicos.

Uso de acero al carbono en entornos corrosivos

La corrosión es una de las causas a largo plazo más comunes de falla del anclaje.

Ejemplo práctico de selección

Considere una instalación industrial típica:

Escenario: Montaje de una base de equipo pesado de acero en un piso de concreto reforzado.

Requisitos clave:

• Cargas de alta tensión y corte.
• Instalación permanente
• Ambiente interior

Las opciones adecuadas pueden incluir:

• Anclajes de cuña para una instalación mecánica rápida
• Anclajes químicos si se requiere una mayor capacidad de carga o un menor espacio entre los bordes.

Este tipo de evaluación ayuda a limitar las opciones de anclaje de manera lógica en lugar de seleccionar a ciegas.

Conclusiones clave

• Los anclajes para concreto transfieren cargas al concreto mediante expansión, interbloqueo mecánico o unión química.
• Los tipos más comunes incluyen anclajes de cuña, anclajes de manga, anclajes de inserción, tornillos para hormigón y anclajes químicos.
• La selección del anclaje debe basarse en el tipo de carga, la condición del concreto, el entorno y las restricciones de instalación.
• Los anclajes químicos generalmente brindan la mayor capacidad de carga y flexibilidad en instalaciones desafiantes.
• La selección incorrecta del anclaje a menudo resulta de ignorar la distancia al borde, las condiciones de instalación o los riesgos de corrosión.

Preguntas frecuentes

¿Cuál es el tipo de anclaje más resistente para hormigón?

Los anclajes químicos suelen proporcionar la mayor capacidad de carga porque se adhieren directamente al hormigón y permiten un empotramiento más profundo.

¿Se pueden utilizar anclajes de cuña en hormigón fisurado?

Algunos anclajes de cuña están clasificados para hormigón fisurado, pero no todos. Siempre verifique las especificaciones y la certificación del fabricante.

¿Los anclajes de tornillo para hormigón son reutilizables?

En muchos casos, sí. Los tornillos para concreto se pueden quitar y, a veces, reinstalarse, lo que los hace útiles para instalaciones temporales.

¿Cuál es la diferencia entre anclajes de cuña y anclajes de manga?

Los anclajes de cuña están diseñados para una mayor capacidad de carga en concreto sólido, mientras que los anclajes de manga son más versátiles pero generalmente soportan cargas más bajas.

¿A qué profundidad se debe instalar un anclaje de hormigón?

La profundidad de empotramiento depende del tipo de anclaje y de los requisitos de carga. Los fabricantes proporcionan profundidades de empotramiento recomendadas según las capacidades de carga probadas.

Conclusión

Seleccionar el anclaje adecuado para aplicaciones de concreto requiere comprender tanto el comportamiento mecánico de los anclajes como las condiciones del sitio de instalación. La elección correcta depende de varios factores que interactúan: requisitos de carga, resistencia del concreto, espacio entre bordes, exposición ambiental y restricciones de instalación.

Para cargas estructurales pesadas, los anclajes de cuña o los anclajes químicos suelen ser las opciones más confiables. Para instalaciones de servicio mediano o materiales de base mixtos, los anclajes de manga suelen proporcionar una solución práctica. Cuando la velocidad de instalación o la capacidad de remoción son importantes, los anclajes de tornillo para concreto pueden ser la mejor opción.

Antes de finalizar una compra, verifique siempre las capacidades de carga, la resistencia a la corrosión y los requisitos de certificación. Tomarse el tiempo para evaluar estos factores al principio del proyecto puede evitar costosas fallas en la instalación y garantizar la confiabilidad estructural a largo plazo.
